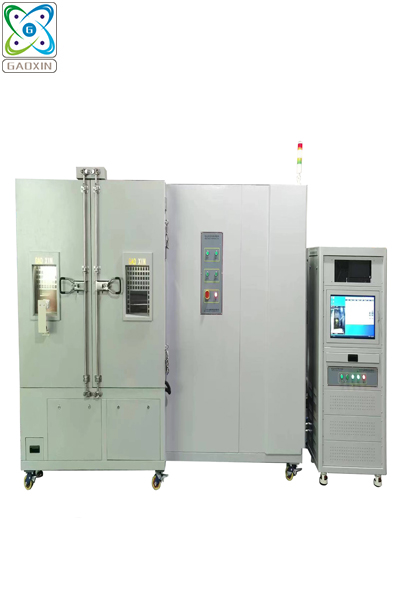

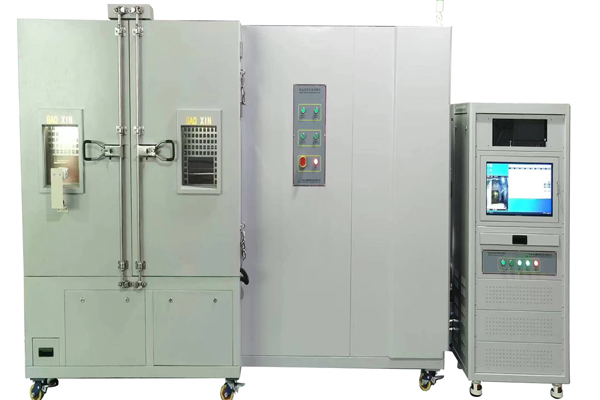

產品名稱：臥式針刺擠壓設備
產品型號：GX-5067-AL5T
產品用途：該設備可用於模擬動力蓄電池單體、電池模組、PACK級別電池包及結構件在使用、運輸及儲存過程中，遭受擠壓或針刺的情形，人為呈現電池在遭受強大外力擠壓或尖銳物穿刺時可能出現的不同狀況，以考核和評定產品在擠壓針刺環境下的安全性。
一、產品名稱：臥式針刺擠壓設備
二、產品型號：GX-5067-AL5T
三、產品用途：該設備可用於模擬動力蓄電池單體、電池模組、PACK級別電池包及結構件在使用、運輸及儲存過程中，遭受擠壓或針刺的情形，人為呈現電池在遭受強大外力擠壓或尖銳物穿刺時可能出現的不同狀況，以考核和評定產品在擠壓針刺環境下的安全性。
1.驅動方式 | 采用大功率伺服電機驅動係統； |
2.有效測試空間 | W1000mm×D1000×H800mm（此空間為不含擠壓頭的有效空間） |
3.擠壓結構 | 臥式結構，從右向左進行擠壓 |
4.壓力範圍 | 1kN~50 kN可調 |
5.力量控製精度 | ±0.5%FS |
6.力值分辨率 | 0.01N |
7.力量顯示 | 高精度壓力傳感並通過電腦屏顯示 |
8.測試速度 | 擠壓速度：0.1~15mm/s 內可調，精度：±0.5mm/s,常用擠壓速度（5±1）mm/s 針刺速度：0.1~40mm/s 內可調，常用針刺速度40mm/s |
9.速度分辨率 | 0.01mm/min |
10.測試行程 | 800mm（不含擠壓頭） |
11.位移精度 | ≦±0.5%F.S |
12.位移分辨率 | ±0.001mm |
13.時間精度 | ±0.1s |
14.電壓采集範圍 | 0~100V |
15.電壓采集精度 | 1/10000 |
16.數據采集頻率 | 100Hz |
17.溫度輔助通道 | 采集範圍-40℃~1000℃（具體以需求的熱電偶探頭溫度為準，配備不同熱電偶溫度采集範圍不同，如無特殊說明，本機標配K型熱電偶） |
18.溫度采集精度 | ±2℃ |
19.溫度采集頻率 | 10Hz |
20.采集通道數量 | 壓力，形變（位移），電壓，溫度各1通道 |
21.控製方式 | 現場控製+遠程計算機控製方式進行測試啟停，能量化單獨或整體實現出力值、位移量、電壓、溫度之間的測試過程變化曲線圖以及參數的記錄及保存，操作界麵簡潔易操作，性能穩定可靠；具有手動和自動（上位機操作）兩種操作模式；設備主體與控製台分離，可遠程操控，操作人員遠離測試區域，最大限的保護測試人員的安全； |
22.試驗截止條件 | 力量、位移（形變）、電壓三者可任意選擇之一或者三者結合，可程式，可人工編輯設置到達目標後可保持當前壓力或行程，也可停止測試。 |
23.訊號傳輸方式 | 以太網口； |
24.力值單位顯示 | kgf ,lbf ,N, kN |
25.測試保持時間 | 0~9999m，時間狀態可隨意設置調節變形量工布而自動終止實現。 |
26.擠壓方向: | 垂直於蓄電池極板方向施壓或與蓄電池模塊在整車布局上最容易受到擠壓的方向相同,如果最容易受到擠壓的方向不可獲得,則垂直於單體蓄電池排列方向施壓 |
27.針刺方向: | 從垂直於蓄電池極板的方向貫穿，貫穿位置宜靠近所刺麵的幾何中心，鋼針停留在蓄電池中或從垂直於蓄電池極板的方向，依次直至貫穿3個單體蓄電也（鋼針停留在蓄電池中） |
28擠壓頭形式 | 1.半徑為75mm的半圓柱體，半圓柱體的長度為1000mm和2200mm各1個，客戶可根據測試的要求自由切換. 2.擠壓頭材質為高硬度鍍鉻鋼，硬度足夠擠壓鋼殼而不被損傷。表麵有防腐鍍層加貼耐燃鐵氟龍膠布；下麵平板預留導流槽，方便泄露的電解液流出； 3.擠壓頭固定裝置采用滑軌式結構，可快速安裝，方便更換 4.擠壓頭數量2套 |
29.鋼針形式 | 1..針刺夾具：直徑8mm 和20mm 兩種， 適用單針夾具1套，三針夾具1套，共2套；鋼針三角固定爪2套，帶安裝工具。 2.鋼針材質及配置數量 ： 2.1鋼針材質：進口不鏽鋼鋼針。 2.2針型直徑及數量：φ3mm，φ5mm，φ6mm，φ8mm，φ10mm，鋼針長度L=100或200 mm可選，數量：各2隻 |
30.試樣夾持方式 | 手動夾持 |
31.設備體積 | 主機W3230*D1600*2200 （加三色燈280） mm （長*寬*高） 控製器W770*D650*H1600(mm) |
32.使用電源 | 3∮,AC380V±10﹪，50Hz±2﹪ 16A |
33.機台重量 | 約6T |
本文出自東莞市高鑫檢測設備有限公司,轉載請注明網址：http://www.hmg2008.com/
