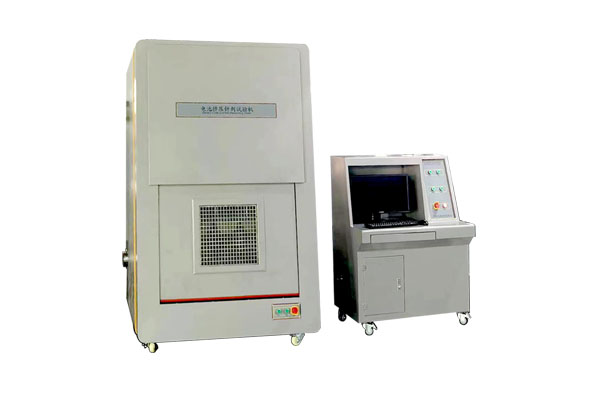

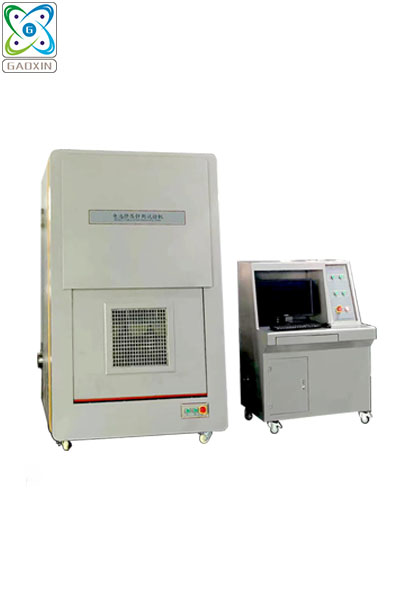

GX-5067-SM3T 伺服電池擠壓針刺試驗機

產品參數

產品名稱：伺服電池擠壓針刺試驗機

產品型號：GX-5067-SM3T

產品用途：電池擠壓針刺試驗機適用於模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓或針刺的情形。電池以不爆炸不起火為合格。

產品詳情


一、產品名稱：伺服電池擠壓針刺試驗機

二、產品型號：GX-5067-SM3T

三、產品用途：電池擠壓針刺試驗機適用於模擬各類電池在使用，運輸，儲存或處理家庭廢物時，電池遭受擠壓或針刺的情形。電池以不爆炸不起火為合格。



1.傳動方式：伺服電機驅動

2.擠壓方向:

對於圓柱形電池，擠壓電池的縱軸應與擠壓裝置的兩平板平行，

對於方形和軟包電池，隻對電池的寬麵進行擠壓

對於硬幣式或紐扣式電池，采用電池上下兩平麵與平板平行的方式進行擠壓。

3.1個樣品隻做一次擠壓試驗。

4.電池擠壓頭（板）：4套

4.1.標準方形擠壓板，易裝卸更換（尺寸為30*30cm）

4.2.R=75 波形擠壓板，L=800mm ；

4.3.應力擠壓頭：￠=30mm

4.4.方形軟包裝電池擠壓頭 R=25mm,L=200 mm,並焊接於一塊小鋼板上

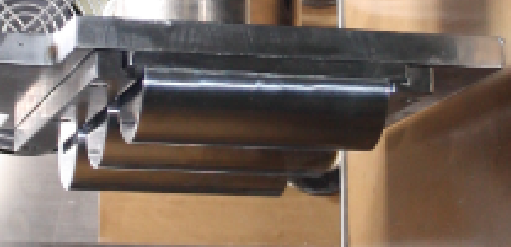

4.5.三個半徑為75mm的半圓柱體,半圓柱體間距30mm,如下圖：


5.擠壓程度：測試過程中隻要滿足以下條件中的任意一項（以最先達到為準），設備即可卸壓，完成擠壓測試。

擠壓力達到13 kN或30kN；

或電池的電壓下降至少100mV(或1/3)；

電池變形量達到原電池尺寸的50%以上（或1/10）等測試條件。

擠壓過程中，擠壓達到截止條件和擠壓裝置停止的時間間隔應不大於 100ms。

6.壓力範圍：1 kN ~30kN（常用13 kN&50kN）

7.壓力顯示精度：0.01N，傳感器分辨率：1/100,000；

8.擠壓速度：0.1~20mm/s 內可調

9.力值誤差：±0.5%F.S

10.力量顯示：高精度壓力傳感並通過電腦屏幕顯示

11.針刺程度：放電池的平麵260mm, 用直徑為3~8mm的無鏽蝕鋼針以20mm/s~40mm/s度速度貫穿電池最大表麵的中心位置，並保持1min.

12.針刺運行方向：從上至下進行刺穿（立式結構）

13.針刺鋼針（45°角）：ф3mm，ф4mm，ф5mm，ф6mm，ф7mm，ф8mm的耐高溫不鏽鋼鋼針，長度為130mm各5支，共30支。

14.針刺鋼針（45°角）ф5mm，ф6mm, ф8mm， ф10mm的耐高溫不鏽鋼鋼針，長度為180mm各5支.共20支；

增加2套圓柱電池針刺夾具。

15.針刺速度：0.1-40mm/s

16.針刺速度分辨率：0.1mm/s

17.針刺速度精度：0.1mm/s

18.針刺位移精度：≦±0.5%F.S

19.控製方式：電腦控製

20.單位轉換：kg, N, lb

21.位移分解度： 0.05 mm

22.數據采樣頻率：100次/秒

23.壓縮有效空間： 800*800*400mm（寬*深*高）

24.機台擠壓行程：400mm

25.延時功能：0-9999　(H/M/S可任意設定及調整測試時間 )

26.機台重量：約650kg

27.機台尺寸：1230*1230*2300mm(寬*深*高)

28.使用電源：AC220V， 50~60HZ， 10A

29.設備功率：2.2KW
