關於拉力機的夾具打滑的分析說明

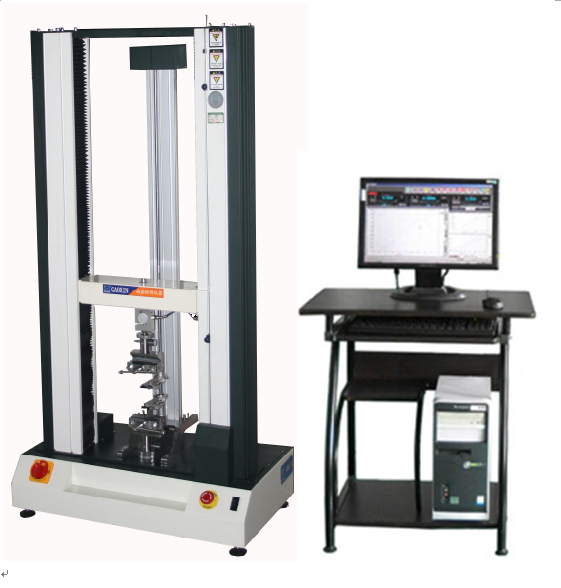

高鑫拉力試驗機適用於航空航天、石油化工、電線電纜、橡塑料、紙品及彩印包裝、膠粘帶、箱包手袋、紡織纖維、食品、製藥等行業。可測試各種材料及成品、半成品的物理性能，選購各種不同的夾具可做抗拉、抗壓、持拉、持壓、抗彎、撕裂、剝離、黏著力、剪力等試驗。可執行GB、ISO、ASTM、BS、DIN、JIS等國家或國際標準進行試驗，為各工廠企業、技術監督部門、商檢機構、科研院所及大專院校等部門理想的檢測與研究設備。

1．1試驗夾持長度較短

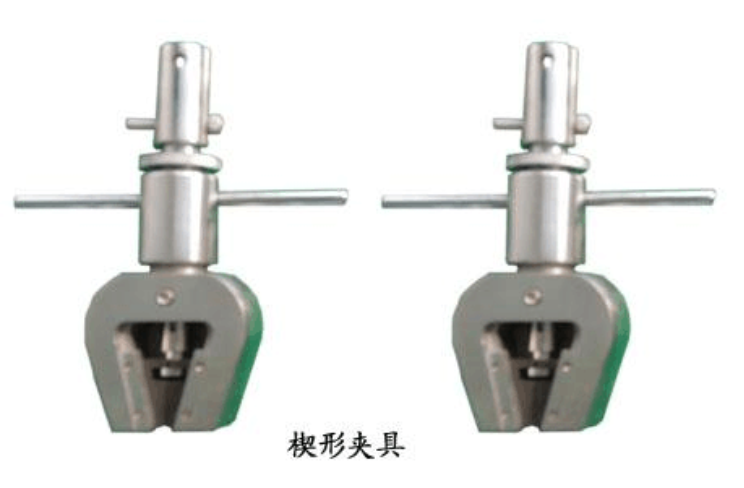

拉力試驗機夾具的正確使用方式應該是，在試件的夾持長度與夾具齒麵長度相同時，先借助外力推動鉗口，使其在夾持麵上產生初始摩擦力，再通過試驗機橫梁的移動對試樣加載，摩擦力拉動鉗口(楔形口)時由於斜麵的作用，軸向拉力越大，產生的夾持力也越大，拉力試驗機夾具體上有兩個斜麵的楔形口正是依據上述夾持方式，按照接受均勻壓應力設計的。但是，有些操作人員並沒有按照試驗機的使用要求進行操作，試樣夾持長度較短，或者是試樣加工的就太短，造成楔形口斜麵受力不均,楔形口局部應力遠遠超過材料的屈服強度，從而使楔形口產生塑性變形、嚴重外翻，使楔形口斜麵塌陷或磨損。夾具在這種情況下繼續使用，減小了楔形口的角度，使夾具本體受力狀態惡化而出現打滑現象。

2．設備原因

設備原因主要有拉力機在拉試樣時由於氧化鐵皮落入楔形塊斜麵而引起打滑。金屬試樣在進行拉拔過程中產生金屬氧化鐵皮，氧化鐵皮會落入到楔形塊與夾具相結合的斜麵中，使得斜麵的平整度被破壞、表麵粗糙度嚴重下降，使楔形口(楔形塊)運動不靈活，在拉力不斷增加時，楔形塊沿燕尾斜麵的滑動中產生爬行(跳躍行進)。拉伸加載過程中時常出現的“叭、叭”之聲，就是這樣產生的。這就是通常所說的打滑。

3．夾具打滑的對策

針對以上由於人為因素和設備因素引起的打滑原因，製定了以下幾點對策，通過對策的施行可以減少或消除拉力機打滑現象。

3．2對楔形斜麵進行修複

對楔形塊產生塑性變形、嚴重外翻，使楔形塊斜麵塌陷或磨損的應及時進行修複，修複一般可以采取以下兩種方法

3．2．1補焊

對楔形塊斜麵塌陷或磨損部分先進行補焊，然後用插床進行複原(如果機加工達不到粗糙度要求，還應進行刮研)。補焊部位的硬度、強度一般會有所提高，以後注意正確使用夾具就可以了。

3．2．2鑲嵌

對楔形塊斜麵按原設計角度用插床去除10毫米，然後在此部位鑲嵌一塊磨光的淬火鋼板。這種方式對夾具本體的設計強度略有削弱，但長期使用效果較好。

3．3楔形塊上方加上防層裝置

為了防止金屬試樣在拉伸過程中氧化鐵皮落入楔形塊斜麵，可以在楔形上方安上兩塊橡皮塊，這樣就可以有效的減少氧化鐵皮落入斜麵，另外可以在楔形塊斜麵塗上黃油或潤滑脂，並且定期對夾具進行擦洗和換油。

4．結論

拉力試驗機在進行拉力試驗時出現打滑的機率還是比較高的，主要表現為試樣夾持部分打滑或試驗機某些力值傳遞環節間存在較大的間隙等因素，如果以前使用該試驗機所作試驗屈服值正常，而現在所作試驗屈服值將明顯偏低，且在某些較硬或者較脆的材料試驗時現象尤為明顯，則一般應首先考慮是試驗機打滑這一原因。這時需及時分析引起打滑的原因
